工藝在鑄件生產(chǎn)過程中占有十分重要的地位，它直接影響鑄件的質(zhì)量水平、生產(chǎn)成本、生產(chǎn)效率及環(huán)境污染程度。砂型鑄造方法可分為物理硬化造型方法和化學(xué)造型方法兩大類。物理硬化造型方法主要有粘土砂型、實(shí)型鑄造、V法造型法、冷凍造型法等。其中粘土砂型又分為濕型、干型和表干型。實(shí)型造型和V法造型法屬于無粘結(jié)劑方法（干砂），采用負(fù)壓成型。冷凍造型法則以水為粘結(jié)劑?；瘜W(xué)造型方法主要有：水玻璃砂型、樹脂砂型等。它們又都可分為加熱硬化、自硬、吹氣硬化等三種。水玻璃為無機(jī)粘結(jié)劑，樹脂為有機(jī)粘結(jié)劑，選擇砂型造型工藝時(shí)，應(yīng)遵循以下幾項(xiàng)原則：
1．應(yīng)能保證鑄件質(zhì)量要求
表1～3列出了砂型鑄造各類合金鑄件的質(zhì)量公差、尺寸公差和表面粗糙度范圍。

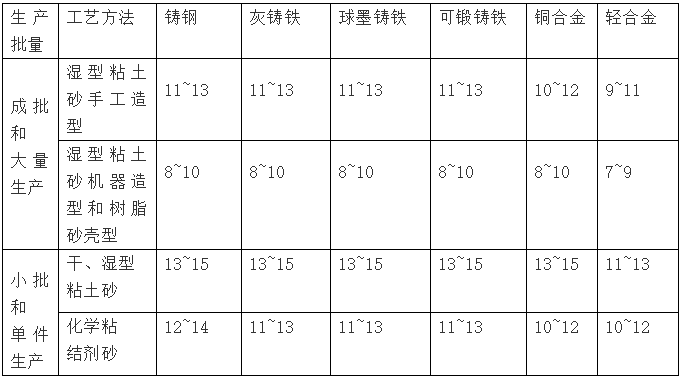

表1 砂型鑄造的鑄件質(zhì)量公差等級(jí)/MT

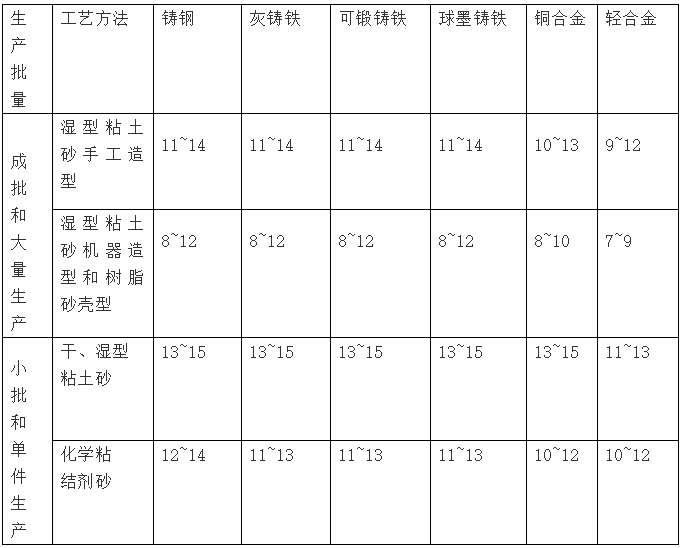

表2 砂型鑄造的鑄件尺寸公差等級(jí)/CT

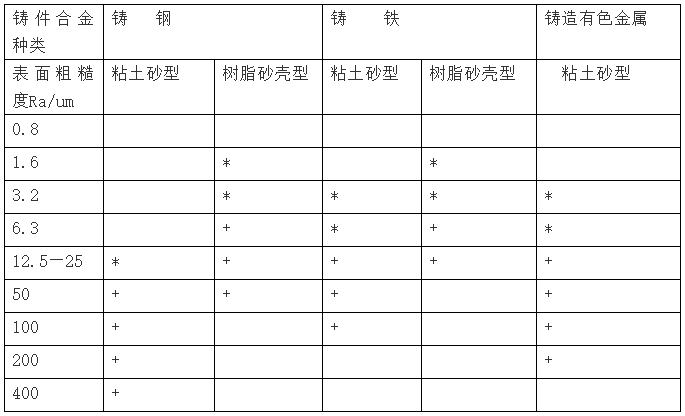

表3 砂型鑄造各類合金鑄件的表面粗糙度范圍
注：“+”為可以達(dá)到的粗糙度，“*”為采取特殊措施后方能達(dá)到的粗糙度。
目前廣泛應(yīng)用的造型工藝主要有粘土濕型砂工藝、CO2吹氣硬化水玻璃砂工藝、有機(jī)酯自硬水玻璃砂工藝、酸自硬呋喃樹脂砂工藝等。近年來，酯硬化酚醛樹脂自硬砂造型工藝也得到了一定程度的推廣應(yīng)用。這些造型工藝的特點(diǎn)、對(duì)鑄件質(zhì)量的影響和適用范圍分別簡(jiǎn)介如下：
（1）粘土濕型砂工藝
粘土濕型砂工藝的優(yōu)點(diǎn)是：
①所用原材料價(jià)格便宜，來源豐富。
②造型方便，砂型不必烘干，鑄型生產(chǎn)周期短，效率高，易于實(shí)現(xiàn)大批量生產(chǎn)。
③回用砂中未脫水失效的膨潤土與水混合后即能恢復(fù)強(qiáng)度，舊砂回用性好，回用設(shè)備投資少。
④經(jīng)過長期應(yīng)用，已經(jīng)發(fā)展了一系列造型設(shè)備。
⑤一般造型所生產(chǎn)鑄件的尺寸精度不亞于化學(xué)自硬砂，射壓造型、氣沖造型和靜壓造型等高壓造型方法所生產(chǎn)的鑄件尺寸精度可與熔模鑄造相媲美。
粘土濕型砂不同機(jī)器造型方法所生產(chǎn)的鑄件尺寸精度和表面粗糙度見表4。

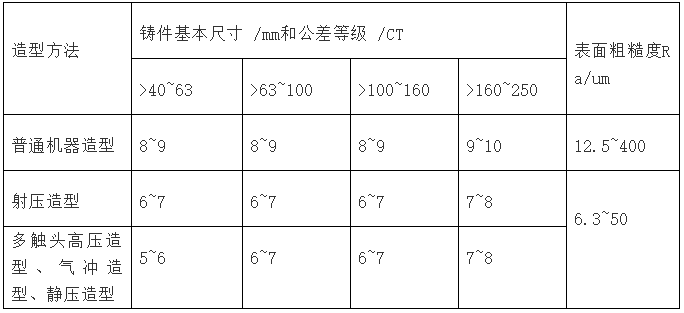

表4 粘土濕型砂不同造型方法的鑄件尺寸精度和表面粗糙度
由于上述優(yōu)點(diǎn)，粘土濕型砂工藝在小型鑄件特別是汽車、發(fā)動(dòng)機(jī)、紡織機(jī)等各種大規(guī)模生產(chǎn)的鑄鐵件上得到了廣泛的應(yīng)用，其所占比例居各種鑄型之首。但是，粘土濕砂型在澆注時(shí)，砂型表面產(chǎn)生水分的汽化和遷移，使鑄件容易產(chǎn)生氣孔、夾砂、砂眼、脹砂、粘砂等缺陷。
（2）CO2吹氣硬化水玻璃砂工藝
普通CO2吹氣硬化水玻璃砂工藝是水玻璃粘結(jié)劑領(lǐng)域里應(yīng)用最早的一種快速成型工藝。
其優(yōu)點(diǎn)主要有：
①設(shè)備簡(jiǎn)單，操作方便，使用靈活。
②粘結(jié)劑無毒無味，成本低廉。
③砂型高溫退讓性好，鑄件的收縮應(yīng)力小。
④粘結(jié)劑系統(tǒng)不含S、P、N，鑄件表面無增硫現(xiàn)象。
CO2吹氣硬化水玻璃砂工藝在國內(nèi)外大多數(shù)的鑄鋼件生產(chǎn)中得到了廣泛的應(yīng)用，主要用于中、小型鑄鋼件生產(chǎn)。但是，CO2吹氣硬化水玻璃砂工藝的缺點(diǎn)也非常明顯：
①砂型（芯）強(qiáng)度低，水玻璃加入量高。
②含水量大，易吸潮，冬季硬透性差。
③砂型（芯）潰散性差，舊砂再生困難，大量舊砂被廢棄。
過去由于潰散性和舊砂回用問題未很好解決，在一定程度上影響了水玻璃砂的擴(kuò)大應(yīng)用。近年來，人們對(duì)于水玻璃的基本組成和“老化”現(xiàn)象實(shí)質(zhì)的認(rèn)識(shí)深化和新型硬化工藝（如真空置換CO2氣體硬化水玻璃砂工藝）等兩方面均取得了突破性進(jìn)展，在型芯砂保持足夠的工藝強(qiáng)度的條件下，采用低含量泥量的優(yōu)質(zhì)天然硅砂，水玻璃加入量可降至4.0%，從而使水玻璃砂長期存在的潰散性差、舊砂不能回用問題地，得到了較好的解決。水玻璃舊砂再生成套設(shè)備也趨于成熟，水玻璃砂出現(xiàn)了良好的發(fā)展勢(shì)頭。
（3）有機(jī)酯自硬水玻璃砂工藝
有機(jī)酯自硬水玻璃砂在鑄鋼方面應(yīng)用十分廣泛，在鑄鐵方面也有一定的應(yīng)用。這種硬化工藝的主要優(yōu)點(diǎn)是：
①型砂具有很高的強(qiáng)度，水玻璃加入量可低至2.5-3.5%。
②砂型（芯）潰散性較好，舊砂干法再生回用率≥80%。
③砂型熱塑性好，發(fā)氣量低，可克服呋喃樹脂砂生產(chǎn)鑄鋼件時(shí)易出現(xiàn)的裂紋、氣孔等缺陷，鑄件質(zhì)量和尺寸精度可與樹脂砂相媲美。
④在所有自硬砂工藝中生產(chǎn)成本最低，勞動(dòng)條件好。
該硬化工藝尚存在以下不足：型芯砂硬化速度慢，脆性大，流動(dòng)性較差。
(4) 酸自硬呋喃樹脂砂工藝
酸自硬呋喃樹脂砂、有機(jī)酯自硬水玻璃砂分別是有機(jī)粘結(jié)劑化學(xué)自硬砂和無機(jī)粘結(jié)劑化學(xué)自硬砂的典型代表，化學(xué)自硬砂工藝的共同特點(diǎn)是：
①砂型硬化后起模，因此型砂不需要高的濕強(qiáng)度，型砂流動(dòng)性好，砂型強(qiáng)度高，變形小，工裝簡(jiǎn)化，造型簡(jiǎn)單，砂型不必烘干，鑄件尺寸精度顯著提高，可以達(dá)到CT8~10級(jí)，鑄件缺陷也較少。
②化學(xué)硬化砂一般都采用液態(tài)的能夠自硬的粘結(jié)劑。因此，它對(duì)原砂的質(zhì)量要求較高，以盡量減少粘結(jié)劑的加入量。
③由于粘結(jié)劑的硬化屬不可逆的化學(xué)反應(yīng)，不能像粘土砂那樣簡(jiǎn)單地加水重新回用，大批量使用時(shí)必須要有比較完善的舊砂再生系統(tǒng)。
④模型結(jié)構(gòu)和表面質(zhì)量等方面的要求較高，以便脫模。
自硬砂工藝主要適用于大型鑄件小批或批量生產(chǎn)，與粘土濕型砂工藝不存在競(jìng)爭(zhēng)或替代關(guān)系。
酸自硬呋喃樹脂砂工藝是在鑄鐵方面應(yīng)用比較廣泛的一種自硬砂工藝，其突出優(yōu)點(diǎn)是砂型（芯）潰散性好，舊砂再生回用率高。
鑄造生產(chǎn)中所使用的呋喃樹脂都需要經(jīng)過脲醛改性，并根據(jù)改性后樹脂的含氮量分別應(yīng)用于有色合金、灰鑄鐵、球墨鑄鐵和鑄鋼等方面。
酸自硬呋喃樹脂工藝的缺點(diǎn)是：
①樹脂粘結(jié)劑和固化劑高溫分解后所產(chǎn)生的N、S、P等氣體會(huì)使球鐵鑄件和鑄鋼件表面嚴(yán)重滲硫，產(chǎn)生氣孔和裂紋等缺陷。
②砂型高溫?zé)崤蛎浡蚀螅a(chǎn)生的熱應(yīng)力大，高溫退讓性差，鑄件的收縮應(yīng)力大，鑄件容易出現(xiàn)裂紋和毛刺。
③樹脂粘結(jié)劑價(jià)格較貴，而且分解后所產(chǎn)生的呋喃環(huán)對(duì)人體健康十分有害。
（5）酯硬化酚醛樹脂自硬砂
酯硬化酚醛樹脂自硬砂工藝是英國波頓公司開發(fā)的，稱為a-set工藝，于1981年獲得專利，1984年已廣泛地應(yīng)用于歐洲，最先用于鑄鋼生產(chǎn)，現(xiàn)已擴(kuò)大到鑄鐵和非鐵合金鑄件。
此種酚醛樹脂的堿性較強(qiáng)，PH值為11-13.5。樹脂中含有機(jī)溶劑，閃點(diǎn)低，易燃，而且能溶于水，保存期短，在20℃下可存放6個(gè)月，30℃下為2-3個(gè)月，40℃下僅為1-2個(gè)月。
此種自硬砂的硬化劑是有機(jī)酯，可根據(jù)硬化速度的要求選用。硬化劑用量大約是樹脂的20~30%（質(zhì)量分?jǐn)?shù)），而酚醛樹脂加入量為原砂的1.5~2.5%。其混砂工藝與酸自硬呋喃樹脂相同。砂溫通常控制在20~30%，型（芯）砂可使用時(shí)間為5~30min，脫模時(shí)間為15~60min。
酯硬化酚醛樹脂自硬砂的主要特點(diǎn)有：
①在硬化劑作用下只發(fā)生部分反應(yīng)，鑄型或型芯硬化后有一定的熱塑性，澆注金屬后還有一短暫的、因受熱而完全硬化的過程。這也是與酸自硬呋喃樹脂砂的不同之處。因此，用此工藝制成的鑄型（芯），硬化后強(qiáng)度并不很高，抗壓強(qiáng)度只有2~4MPa，但是，由于澆注初期還將進(jìn)一步硬化，鑄型的尺寸穩(wěn)定性和熱穩(wěn)定性都好，制得的鑄件尺寸精度高，表面質(zhì)量好。
②由于不含N、P、S，所以特別適合于鑄鋼件、球墨鑄鐵件生產(chǎn)。
③不會(huì)產(chǎn)生脈紋毛刺缺陷。其它自硬樹脂鑄型，在澆注和凝固過程中，在鑄型/金屬界面會(huì)出現(xiàn)裂紋。而酯硬化酚醛樹脂自硬砂在澆注和凝固過程中，表層出現(xiàn)可避免開裂的短暫的熱塑性階段，因而可得到無脈毛刺紋缺陷的光潔鑄件。
④堿性酚醛樹脂對(duì)原砂的適應(yīng)性廣，不僅適用于硅砂，也適用于需酸值高的鎂砂、鎂橄欖石砂、鉻鐵礦砂等特種砂。
2．應(yīng)與生產(chǎn)批量相適應(yīng)
大批量生產(chǎn)時(shí)，應(yīng)優(yōu)先考慮機(jī)械化、自動(dòng)化的粘土濕型砂造型生產(chǎn)線和樹脂砂制芯生產(chǎn)線。對(duì)于粘土濕型砂鑄造小型鑄件，可以采用水平分型或垂直分型的無箱高壓造型生產(chǎn)線，造型生產(chǎn)效率高，占地面積也?。粚?duì)于中件（大于10kg），可選用各種有箱高壓造型生產(chǎn)線，氣沖造型線，以適應(yīng)快速、高精度造型生產(chǎn)線的要求。老式的震擊式或震壓式造型機(jī)生產(chǎn)線生產(chǎn)率低，工人勞動(dòng)強(qiáng)度大，噪聲大，不適應(yīng)大量生產(chǎn)的要求，應(yīng)逐步淘汰。
中等批量生產(chǎn)時(shí)，可以考慮應(yīng)用樹脂自硬砂、CO2吹氣硬化水玻璃砂、真空置換吹氣硬化水玻璃砂造型和造芯。
單件小批量生產(chǎn)時(shí)，手工造型仍是重要的方法。手工造型能適應(yīng)各種復(fù)雜的要求，比較靈活，不要求很多工藝裝備，可以應(yīng)用樹脂自硬砂型、CO2吹氣硬化水玻璃砂型、真空置換吹氣硬化水玻璃砂型、有機(jī)酯水玻璃自硬砂型、粘土干型及水泥砂型等。對(duì)于單件生產(chǎn)的重型鑄件，采用地坑造型法成本低，投產(chǎn)快。
批量生產(chǎn)或長期生產(chǎn)的定型產(chǎn)品采用多箱造型、劈箱造型法比較適宜，雖然模具、砂箱等初期投資高，但可從節(jié)約造型工時(shí)，提高產(chǎn)品質(zhì)量方面得到補(bǔ)償。
3．應(yīng)適應(yīng)企業(yè)自身?xiàng)l件
不同企業(yè)的生產(chǎn)條件（包括設(shè)備、場(chǎng)地、員工素質(zhì)等）、生產(chǎn)習(xí)慣、所積累的經(jīng)驗(yàn)各不一樣，應(yīng)該根據(jù)這些條件考慮適合采用什么造型方法。適用的就是最好的。當(dāng)前各種工藝技術(shù)競(jìng)相發(fā)展，每項(xiàng)技術(shù)都有其優(yōu)點(diǎn)，也都有一定的局限性和適用范圍。先進(jìn)的、技術(shù)含量高的工藝并不一定是適用的。根據(jù)企業(yè)自身?xiàng)l件選用技術(shù)上適用、經(jīng)濟(jì)上合理的工藝，注重技術(shù)與經(jīng)濟(jì)的結(jié)合，才能作出切合實(shí)際的選擇。
例如：生產(chǎn)大型機(jī)床床身等鑄件時(shí)，可采用組芯造型法，不制作模樣和砂箱，在地坑中組芯；而另外的工廠則采用砂箱造型法，制作模樣。
4．要兼顧鑄件的質(zhì)量和成本
各種鑄造工藝所獲得的鑄件質(zhì)量不同，初期投資和生產(chǎn)效率也不一致，最終的經(jīng)濟(jì)效益也有差異。因此，要做到多、快、好、省，就應(yīng)當(dāng)兼顧到各個(gè)方面。應(yīng)對(duì)所選用的鑄造方法進(jìn)行成本估算，以保證經(jīng)濟(jì)效率和鑄件質(zhì)量的雙重要求。
幾種常用的化學(xué)硬化砂的成分分析列于表5，它們的工藝性能對(duì)比情況列于表6，從質(zhì)量和成本的角度綜合考慮，應(yīng)該更加注意水玻璃自硬砂的發(fā)展。

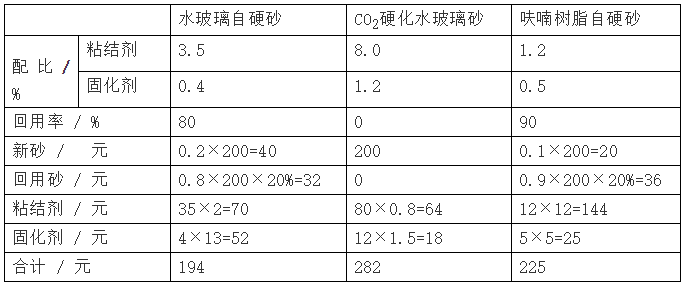

表5 幾種自硬砂在舊砂再生回用時(shí)的型（芯）砂成本分析（配制1t型砂所需費(fèi)用）
注：①再生砂的成本為新砂的20%；每噸砂耗用CO2氣體12Kg。

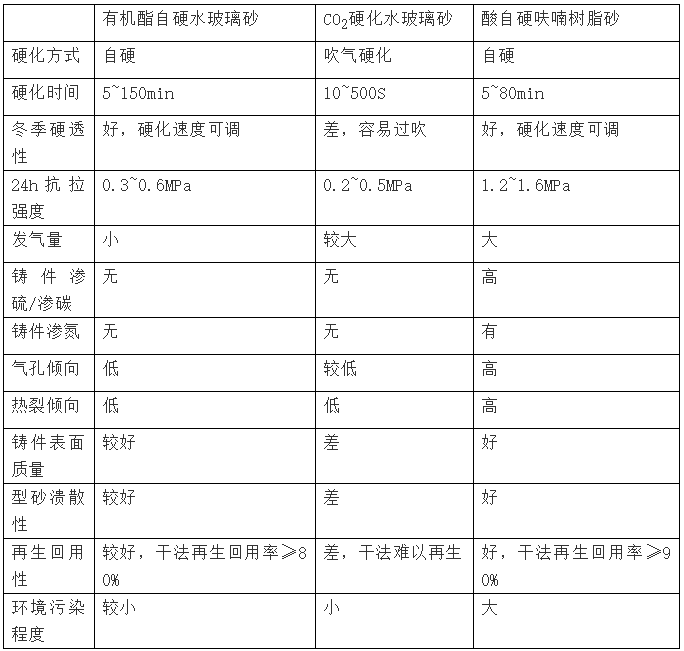

表6 幾種化學(xué)硬化砂的工藝性能對(duì)比
5．要重視造型工藝的環(huán)境保護(hù)特性
鑄造生產(chǎn)歷來以環(huán)境污染嚴(yán)重而著稱，其污染形式主要是由鋼鐵熔化和造型材料帶來的空氣污染和廢渣污染，其中由造型材料帶來的空氣污染和廢渣污染最為嚴(yán)重。
根據(jù)統(tǒng)計(jì)生產(chǎn)1t鑄件需耗約1t新砂，同時(shí)廢棄約1t舊砂。目前我國年生產(chǎn)鑄件約2800萬噸，年排放的舊砂量也約2800萬噸，這不僅占去了大量的自然資源，而且造成了嚴(yán)重的環(huán)境污染。要消減舊砂排放量，必須盡量采用舊砂回用率高的鑄造工藝，粘土濕型砂、樹脂砂工藝等。
但是，粘土濕型砂存在較大的粉塵污染和煤粉黑色污染，煤粉在澆注過程中的燃燒和分解產(chǎn)生的有害氣體還導(dǎo)致嚴(yán)重的空氣污染；而樹脂砂生產(chǎn)現(xiàn)場(chǎng)的空氣中游離著許多有機(jī)廢氣（SO2、甲醛、苯、甲基等）,澆注后會(huì)產(chǎn)生大量有害氣體，對(duì)人類的健康非常有害。水玻璃砂由硅砂、無機(jī)水玻璃粘結(jié)劑等組成，采用CO2氣體或有機(jī)酯（如乙二醇二乙酸脂等）作固化劑，生產(chǎn)環(huán)境友好，不產(chǎn)生有害氣體。與粘土砂和樹脂砂相比，水玻璃砂工藝是最可能實(shí)現(xiàn)綠色清潔鑄造生產(chǎn)的造型制芯工藝。
6． 結(jié) 論
鑄造的產(chǎn)品多種多樣，造型的工藝也是千變?nèi)f化。我們?cè)谶x擇自己產(chǎn)品的生產(chǎn)工藝時(shí)必須要有科學(xué)的態(tài)度，要從實(shí)際出發(fā)，要根據(jù)鑄件的材質(zhì)、結(jié)構(gòu)特點(diǎn)和質(zhì)量要求進(jìn)行綜合考慮。
覆膜砂鑄造砂眼_氣孔_粘砂_的等缺陷原因及解決方法
傳統(tǒng)的鑄造涂料只是在鑄件和鑄型中間起到阻擋隔離作用，達(dá)到防粘砂目的，但普通鑄造涂料高溫下由于附著力差、強(qiáng)度低、耐火差、發(fā)氣量大，容易造成鑄件產(chǎn)生粘砂、砂眼、氣孔、碳渣等缺陷。鑄件粘砂是因?yàn)橥苛蠜]有有效起到阻擋隔離作用，或涂料與高溫金屬液體發(fā)生化學(xué)反映。
1.涂料附著力差：填砂震動(dòng)時(shí)造成涂料剝落，引起鑄件粘砂，
2.涂料膨脹系數(shù)大：與高溫金屬液體接觸時(shí)涂料受熱體積膨脹脫離鑄型導(dǎo)致鑄件粘砂。
3.高溫液體金屬被氧化與涂料和鑄型發(fā)生化學(xué)反應(yīng)生成金屬氧化物，對(duì)涂料和型砂都有極強(qiáng)的粘結(jié)性，能夠?qū)⑿蜕袄喂陶掣皆阼T件表面上形成一系列的低熔點(diǎn)化合物〔在鑄件厚壁及轉(zhuǎn)角處等，低熔點(diǎn)物更多，粘砂層更后），造成鑄件粘砂，有時(shí)雖未產(chǎn)生粘砂，但在鑄件表面粘附上一層難以清除的涂料，及產(chǎn)生粘灰。
鑄件砂眼：
1．鑄型內(nèi)有掉入的砂子。
2，涂料強(qiáng)度低，耐火差，經(jīng)不住高溫金屬液體的沖刷，型砂被卷入鑄件。鑄件氣孔產(chǎn)生的原因很多，最常見的就是因?yàn)殍T型中存在較多發(fā)氣量大的物質(zhì)，發(fā)氣速度快，涂料或被砂透氣性差，氣體未及時(shí)排除所致。研制的新型鑄造涂料是在傳統(tǒng)鑄造涂料基礎(chǔ)上加以改進(jìn)，調(diào)整，高溫下不開裂，不脫落，強(qiáng)度高，并且能有效防止高溫液體金屬氧化，與鑄型和高溫液體金屬接觸過程中不起化學(xué)反應(yīng)。同時(shí)能預(yù)防氮、硫、碳等氣體的產(chǎn)生。從而徹底解決:鑄件粘砂，鑄件砂眼，鑄件粗糙，鑄件氣孔，鑄件夾雜〔渣〕，球磨鐵變異，鑄鋼滲硫裂紋，增碳缺陷等。
殼型鑄造方法生產(chǎn)的鑄件尺寸精度高,表面粗糙度低,可節(jié)省大量的金屬切削消耗和機(jī)加工工時(shí),并且由于型砂用量和造型方法的改變,為鑄造生產(chǎn)的機(jī)械化和自動(dòng)化創(chuàng)造了條件,因而特別適用于生產(chǎn)批量較大、精度要求較高的鑄件。
用熱芯盒覆膜砂工藝做殼形鑄造不銹鋼鑄件跟鑄鐵的工藝區(qū)別在于覆膜砂工藝做殼形鑄造不銹鋼鑄件跟鑄鐵的工藝區(qū)別是原砂SiO2含量不同，鑄鐵為SiO2含量90%，鑄鋼為大于95%。殼形鑄造鑄件精度低于臘模精鑄。
1．應(yīng)能保證鑄件質(zhì)量要求
表1～3列出了砂型鑄造各類合金鑄件的質(zhì)量公差、尺寸公差和表面粗糙度范圍。
表1 砂型鑄造的鑄件質(zhì)量公差等級(jí)/MT
表2 砂型鑄造的鑄件尺寸公差等級(jí)/CT
表3 砂型鑄造各類合金鑄件的表面粗糙度范圍
注：“+”為可以達(dá)到的粗糙度，“*”為采取特殊措施后方能達(dá)到的粗糙度。
目前廣泛應(yīng)用的造型工藝主要有粘土濕型砂工藝、CO2吹氣硬化水玻璃砂工藝、有機(jī)酯自硬水玻璃砂工藝、酸自硬呋喃樹脂砂工藝等。近年來，酯硬化酚醛樹脂自硬砂造型工藝也得到了一定程度的推廣應(yīng)用。這些造型工藝的特點(diǎn)、對(duì)鑄件質(zhì)量的影響和適用范圍分別簡(jiǎn)介如下：
（1）粘土濕型砂工藝
粘土濕型砂工藝的優(yōu)點(diǎn)是：
①所用原材料價(jià)格便宜，來源豐富。
②造型方便，砂型不必烘干，鑄型生產(chǎn)周期短，效率高，易于實(shí)現(xiàn)大批量生產(chǎn)。
③回用砂中未脫水失效的膨潤土與水混合后即能恢復(fù)強(qiáng)度，舊砂回用性好，回用設(shè)備投資少。
④經(jīng)過長期應(yīng)用，已經(jīng)發(fā)展了一系列造型設(shè)備。
⑤一般造型所生產(chǎn)鑄件的尺寸精度不亞于化學(xué)自硬砂，射壓造型、氣沖造型和靜壓造型等高壓造型方法所生產(chǎn)的鑄件尺寸精度可與熔模鑄造相媲美。
粘土濕型砂不同機(jī)器造型方法所生產(chǎn)的鑄件尺寸精度和表面粗糙度見表4。
表4 粘土濕型砂不同造型方法的鑄件尺寸精度和表面粗糙度
由于上述優(yōu)點(diǎn)，粘土濕型砂工藝在小型鑄件特別是汽車、發(fā)動(dòng)機(jī)、紡織機(jī)等各種大規(guī)模生產(chǎn)的鑄鐵件上得到了廣泛的應(yīng)用，其所占比例居各種鑄型之首。但是，粘土濕砂型在澆注時(shí)，砂型表面產(chǎn)生水分的汽化和遷移，使鑄件容易產(chǎn)生氣孔、夾砂、砂眼、脹砂、粘砂等缺陷。
（2）CO2吹氣硬化水玻璃砂工藝
普通CO2吹氣硬化水玻璃砂工藝是水玻璃粘結(jié)劑領(lǐng)域里應(yīng)用最早的一種快速成型工藝。
其優(yōu)點(diǎn)主要有：
①設(shè)備簡(jiǎn)單，操作方便，使用靈活。
②粘結(jié)劑無毒無味，成本低廉。
③砂型高溫退讓性好，鑄件的收縮應(yīng)力小。
④粘結(jié)劑系統(tǒng)不含S、P、N，鑄件表面無增硫現(xiàn)象。
CO2吹氣硬化水玻璃砂工藝在國內(nèi)外大多數(shù)的鑄鋼件生產(chǎn)中得到了廣泛的應(yīng)用，主要用于中、小型鑄鋼件生產(chǎn)。但是，CO2吹氣硬化水玻璃砂工藝的缺點(diǎn)也非常明顯：
①砂型（芯）強(qiáng)度低，水玻璃加入量高。
②含水量大，易吸潮，冬季硬透性差。
③砂型（芯）潰散性差，舊砂再生困難，大量舊砂被廢棄。
過去由于潰散性和舊砂回用問題未很好解決，在一定程度上影響了水玻璃砂的擴(kuò)大應(yīng)用。近年來，人們對(duì)于水玻璃的基本組成和“老化”現(xiàn)象實(shí)質(zhì)的認(rèn)識(shí)深化和新型硬化工藝（如真空置換CO2氣體硬化水玻璃砂工藝）等兩方面均取得了突破性進(jìn)展，在型芯砂保持足夠的工藝強(qiáng)度的條件下，采用低含量泥量的優(yōu)質(zhì)天然硅砂，水玻璃加入量可降至4.0%，從而使水玻璃砂長期存在的潰散性差、舊砂不能回用問題地，得到了較好的解決。水玻璃舊砂再生成套設(shè)備也趨于成熟，水玻璃砂出現(xiàn)了良好的發(fā)展勢(shì)頭。
（3）有機(jī)酯自硬水玻璃砂工藝
有機(jī)酯自硬水玻璃砂在鑄鋼方面應(yīng)用十分廣泛，在鑄鐵方面也有一定的應(yīng)用。這種硬化工藝的主要優(yōu)點(diǎn)是：
①型砂具有很高的強(qiáng)度，水玻璃加入量可低至2.5-3.5%。
②砂型（芯）潰散性較好，舊砂干法再生回用率≥80%。
③砂型熱塑性好，發(fā)氣量低，可克服呋喃樹脂砂生產(chǎn)鑄鋼件時(shí)易出現(xiàn)的裂紋、氣孔等缺陷，鑄件質(zhì)量和尺寸精度可與樹脂砂相媲美。
④在所有自硬砂工藝中生產(chǎn)成本最低，勞動(dòng)條件好。
該硬化工藝尚存在以下不足：型芯砂硬化速度慢，脆性大，流動(dòng)性較差。
(4) 酸自硬呋喃樹脂砂工藝
酸自硬呋喃樹脂砂、有機(jī)酯自硬水玻璃砂分別是有機(jī)粘結(jié)劑化學(xué)自硬砂和無機(jī)粘結(jié)劑化學(xué)自硬砂的典型代表，化學(xué)自硬砂工藝的共同特點(diǎn)是：
①砂型硬化后起模，因此型砂不需要高的濕強(qiáng)度，型砂流動(dòng)性好，砂型強(qiáng)度高，變形小，工裝簡(jiǎn)化，造型簡(jiǎn)單，砂型不必烘干，鑄件尺寸精度顯著提高，可以達(dá)到CT8~10級(jí)，鑄件缺陷也較少。
②化學(xué)硬化砂一般都采用液態(tài)的能夠自硬的粘結(jié)劑。因此，它對(duì)原砂的質(zhì)量要求較高，以盡量減少粘結(jié)劑的加入量。
③由于粘結(jié)劑的硬化屬不可逆的化學(xué)反應(yīng)，不能像粘土砂那樣簡(jiǎn)單地加水重新回用，大批量使用時(shí)必須要有比較完善的舊砂再生系統(tǒng)。
④模型結(jié)構(gòu)和表面質(zhì)量等方面的要求較高，以便脫模。
自硬砂工藝主要適用于大型鑄件小批或批量生產(chǎn)，與粘土濕型砂工藝不存在競(jìng)爭(zhēng)或替代關(guān)系。
酸自硬呋喃樹脂砂工藝是在鑄鐵方面應(yīng)用比較廣泛的一種自硬砂工藝，其突出優(yōu)點(diǎn)是砂型（芯）潰散性好，舊砂再生回用率高。
鑄造生產(chǎn)中所使用的呋喃樹脂都需要經(jīng)過脲醛改性，并根據(jù)改性后樹脂的含氮量分別應(yīng)用于有色合金、灰鑄鐵、球墨鑄鐵和鑄鋼等方面。
酸自硬呋喃樹脂工藝的缺點(diǎn)是：
①樹脂粘結(jié)劑和固化劑高溫分解后所產(chǎn)生的N、S、P等氣體會(huì)使球鐵鑄件和鑄鋼件表面嚴(yán)重滲硫，產(chǎn)生氣孔和裂紋等缺陷。
②砂型高溫?zé)崤蛎浡蚀螅a(chǎn)生的熱應(yīng)力大，高溫退讓性差，鑄件的收縮應(yīng)力大，鑄件容易出現(xiàn)裂紋和毛刺。
③樹脂粘結(jié)劑價(jià)格較貴，而且分解后所產(chǎn)生的呋喃環(huán)對(duì)人體健康十分有害。
（5）酯硬化酚醛樹脂自硬砂
酯硬化酚醛樹脂自硬砂工藝是英國波頓公司開發(fā)的，稱為a-set工藝，于1981年獲得專利，1984年已廣泛地應(yīng)用于歐洲，最先用于鑄鋼生產(chǎn)，現(xiàn)已擴(kuò)大到鑄鐵和非鐵合金鑄件。
此種酚醛樹脂的堿性較強(qiáng)，PH值為11-13.5。樹脂中含有機(jī)溶劑，閃點(diǎn)低，易燃，而且能溶于水，保存期短，在20℃下可存放6個(gè)月，30℃下為2-3個(gè)月，40℃下僅為1-2個(gè)月。
此種自硬砂的硬化劑是有機(jī)酯，可根據(jù)硬化速度的要求選用。硬化劑用量大約是樹脂的20~30%（質(zhì)量分?jǐn)?shù)），而酚醛樹脂加入量為原砂的1.5~2.5%。其混砂工藝與酸自硬呋喃樹脂相同。砂溫通常控制在20~30%，型（芯）砂可使用時(shí)間為5~30min，脫模時(shí)間為15~60min。
酯硬化酚醛樹脂自硬砂的主要特點(diǎn)有：
①在硬化劑作用下只發(fā)生部分反應(yīng)，鑄型或型芯硬化后有一定的熱塑性，澆注金屬后還有一短暫的、因受熱而完全硬化的過程。這也是與酸自硬呋喃樹脂砂的不同之處。因此，用此工藝制成的鑄型（芯），硬化后強(qiáng)度并不很高，抗壓強(qiáng)度只有2~4MPa，但是，由于澆注初期還將進(jìn)一步硬化，鑄型的尺寸穩(wěn)定性和熱穩(wěn)定性都好，制得的鑄件尺寸精度高，表面質(zhì)量好。
②由于不含N、P、S，所以特別適合于鑄鋼件、球墨鑄鐵件生產(chǎn)。
③不會(huì)產(chǎn)生脈紋毛刺缺陷。其它自硬樹脂鑄型，在澆注和凝固過程中，在鑄型/金屬界面會(huì)出現(xiàn)裂紋。而酯硬化酚醛樹脂自硬砂在澆注和凝固過程中，表層出現(xiàn)可避免開裂的短暫的熱塑性階段，因而可得到無脈毛刺紋缺陷的光潔鑄件。
④堿性酚醛樹脂對(duì)原砂的適應(yīng)性廣，不僅適用于硅砂，也適用于需酸值高的鎂砂、鎂橄欖石砂、鉻鐵礦砂等特種砂。
2．應(yīng)與生產(chǎn)批量相適應(yīng)
大批量生產(chǎn)時(shí)，應(yīng)優(yōu)先考慮機(jī)械化、自動(dòng)化的粘土濕型砂造型生產(chǎn)線和樹脂砂制芯生產(chǎn)線。對(duì)于粘土濕型砂鑄造小型鑄件，可以采用水平分型或垂直分型的無箱高壓造型生產(chǎn)線，造型生產(chǎn)效率高，占地面積也?。粚?duì)于中件（大于10kg），可選用各種有箱高壓造型生產(chǎn)線，氣沖造型線，以適應(yīng)快速、高精度造型生產(chǎn)線的要求。老式的震擊式或震壓式造型機(jī)生產(chǎn)線生產(chǎn)率低，工人勞動(dòng)強(qiáng)度大，噪聲大，不適應(yīng)大量生產(chǎn)的要求，應(yīng)逐步淘汰。
中等批量生產(chǎn)時(shí)，可以考慮應(yīng)用樹脂自硬砂、CO2吹氣硬化水玻璃砂、真空置換吹氣硬化水玻璃砂造型和造芯。
單件小批量生產(chǎn)時(shí)，手工造型仍是重要的方法。手工造型能適應(yīng)各種復(fù)雜的要求，比較靈活，不要求很多工藝裝備，可以應(yīng)用樹脂自硬砂型、CO2吹氣硬化水玻璃砂型、真空置換吹氣硬化水玻璃砂型、有機(jī)酯水玻璃自硬砂型、粘土干型及水泥砂型等。對(duì)于單件生產(chǎn)的重型鑄件，采用地坑造型法成本低，投產(chǎn)快。
批量生產(chǎn)或長期生產(chǎn)的定型產(chǎn)品采用多箱造型、劈箱造型法比較適宜，雖然模具、砂箱等初期投資高，但可從節(jié)約造型工時(shí)，提高產(chǎn)品質(zhì)量方面得到補(bǔ)償。
3．應(yīng)適應(yīng)企業(yè)自身?xiàng)l件
不同企業(yè)的生產(chǎn)條件（包括設(shè)備、場(chǎng)地、員工素質(zhì)等）、生產(chǎn)習(xí)慣、所積累的經(jīng)驗(yàn)各不一樣，應(yīng)該根據(jù)這些條件考慮適合采用什么造型方法。適用的就是最好的。當(dāng)前各種工藝技術(shù)競(jìng)相發(fā)展，每項(xiàng)技術(shù)都有其優(yōu)點(diǎn)，也都有一定的局限性和適用范圍。先進(jìn)的、技術(shù)含量高的工藝并不一定是適用的。根據(jù)企業(yè)自身?xiàng)l件選用技術(shù)上適用、經(jīng)濟(jì)上合理的工藝，注重技術(shù)與經(jīng)濟(jì)的結(jié)合，才能作出切合實(shí)際的選擇。
例如：生產(chǎn)大型機(jī)床床身等鑄件時(shí)，可采用組芯造型法，不制作模樣和砂箱，在地坑中組芯；而另外的工廠則采用砂箱造型法，制作模樣。
4．要兼顧鑄件的質(zhì)量和成本
各種鑄造工藝所獲得的鑄件質(zhì)量不同，初期投資和生產(chǎn)效率也不一致，最終的經(jīng)濟(jì)效益也有差異。因此，要做到多、快、好、省，就應(yīng)當(dāng)兼顧到各個(gè)方面。應(yīng)對(duì)所選用的鑄造方法進(jìn)行成本估算，以保證經(jīng)濟(jì)效率和鑄件質(zhì)量的雙重要求。
幾種常用的化學(xué)硬化砂的成分分析列于表5，它們的工藝性能對(duì)比情況列于表6，從質(zhì)量和成本的角度綜合考慮，應(yīng)該更加注意水玻璃自硬砂的發(fā)展。
表5 幾種自硬砂在舊砂再生回用時(shí)的型（芯）砂成本分析（配制1t型砂所需費(fèi)用）
注：①再生砂的成本為新砂的20%；每噸砂耗用CO2氣體12Kg。
表6 幾種化學(xué)硬化砂的工藝性能對(duì)比
5．要重視造型工藝的環(huán)境保護(hù)特性
鑄造生產(chǎn)歷來以環(huán)境污染嚴(yán)重而著稱，其污染形式主要是由鋼鐵熔化和造型材料帶來的空氣污染和廢渣污染，其中由造型材料帶來的空氣污染和廢渣污染最為嚴(yán)重。
根據(jù)統(tǒng)計(jì)生產(chǎn)1t鑄件需耗約1t新砂，同時(shí)廢棄約1t舊砂。目前我國年生產(chǎn)鑄件約2800萬噸，年排放的舊砂量也約2800萬噸，這不僅占去了大量的自然資源，而且造成了嚴(yán)重的環(huán)境污染。要消減舊砂排放量，必須盡量采用舊砂回用率高的鑄造工藝，粘土濕型砂、樹脂砂工藝等。
但是，粘土濕型砂存在較大的粉塵污染和煤粉黑色污染，煤粉在澆注過程中的燃燒和分解產(chǎn)生的有害氣體還導(dǎo)致嚴(yán)重的空氣污染；而樹脂砂生產(chǎn)現(xiàn)場(chǎng)的空氣中游離著許多有機(jī)廢氣（SO2、甲醛、苯、甲基等）,澆注后會(huì)產(chǎn)生大量有害氣體，對(duì)人類的健康非常有害。水玻璃砂由硅砂、無機(jī)水玻璃粘結(jié)劑等組成，采用CO2氣體或有機(jī)酯（如乙二醇二乙酸脂等）作固化劑，生產(chǎn)環(huán)境友好，不產(chǎn)生有害氣體。與粘土砂和樹脂砂相比，水玻璃砂工藝是最可能實(shí)現(xiàn)綠色清潔鑄造生產(chǎn)的造型制芯工藝。
6． 結(jié) 論
鑄造的產(chǎn)品多種多樣，造型的工藝也是千變?nèi)f化。我們?cè)谶x擇自己產(chǎn)品的生產(chǎn)工藝時(shí)必須要有科學(xué)的態(tài)度，要從實(shí)際出發(fā)，要根據(jù)鑄件的材質(zhì)、結(jié)構(gòu)特點(diǎn)和質(zhì)量要求進(jìn)行綜合考慮。
覆膜砂鑄造砂眼_氣孔_粘砂_的等缺陷原因及解決方法
傳統(tǒng)的鑄造涂料只是在鑄件和鑄型中間起到阻擋隔離作用，達(dá)到防粘砂目的，但普通鑄造涂料高溫下由于附著力差、強(qiáng)度低、耐火差、發(fā)氣量大，容易造成鑄件產(chǎn)生粘砂、砂眼、氣孔、碳渣等缺陷。鑄件粘砂是因?yàn)橥苛蠜]有有效起到阻擋隔離作用，或涂料與高溫金屬液體發(fā)生化學(xué)反映。
1.涂料附著力差：填砂震動(dòng)時(shí)造成涂料剝落，引起鑄件粘砂，
2.涂料膨脹系數(shù)大：與高溫金屬液體接觸時(shí)涂料受熱體積膨脹脫離鑄型導(dǎo)致鑄件粘砂。
3.高溫液體金屬被氧化與涂料和鑄型發(fā)生化學(xué)反應(yīng)生成金屬氧化物，對(duì)涂料和型砂都有極強(qiáng)的粘結(jié)性，能夠?qū)⑿蜕袄喂陶掣皆阼T件表面上形成一系列的低熔點(diǎn)化合物〔在鑄件厚壁及轉(zhuǎn)角處等，低熔點(diǎn)物更多，粘砂層更后），造成鑄件粘砂，有時(shí)雖未產(chǎn)生粘砂，但在鑄件表面粘附上一層難以清除的涂料，及產(chǎn)生粘灰。
鑄件砂眼：
1．鑄型內(nèi)有掉入的砂子。
2，涂料強(qiáng)度低，耐火差，經(jīng)不住高溫金屬液體的沖刷，型砂被卷入鑄件。鑄件氣孔產(chǎn)生的原因很多，最常見的就是因?yàn)殍T型中存在較多發(fā)氣量大的物質(zhì)，發(fā)氣速度快，涂料或被砂透氣性差，氣體未及時(shí)排除所致。研制的新型鑄造涂料是在傳統(tǒng)鑄造涂料基礎(chǔ)上加以改進(jìn)，調(diào)整，高溫下不開裂，不脫落，強(qiáng)度高，并且能有效防止高溫液體金屬氧化，與鑄型和高溫液體金屬接觸過程中不起化學(xué)反應(yīng)。同時(shí)能預(yù)防氮、硫、碳等氣體的產(chǎn)生。從而徹底解決:鑄件粘砂，鑄件砂眼，鑄件粗糙，鑄件氣孔，鑄件夾雜〔渣〕，球磨鐵變異，鑄鋼滲硫裂紋，增碳缺陷等。
殼型鑄造方法生產(chǎn)的鑄件尺寸精度高,表面粗糙度低,可節(jié)省大量的金屬切削消耗和機(jī)加工工時(shí),并且由于型砂用量和造型方法的改變,為鑄造生產(chǎn)的機(jī)械化和自動(dòng)化創(chuàng)造了條件,因而特別適用于生產(chǎn)批量較大、精度要求較高的鑄件。
用熱芯盒覆膜砂工藝做殼形鑄造不銹鋼鑄件跟鑄鐵的工藝區(qū)別在于覆膜砂工藝做殼形鑄造不銹鋼鑄件跟鑄鐵的工藝區(qū)別是原砂SiO2含量不同，鑄鐵為SiO2含量90%，鑄鋼為大于95%。殼形鑄造鑄件精度低于臘模精鑄。
