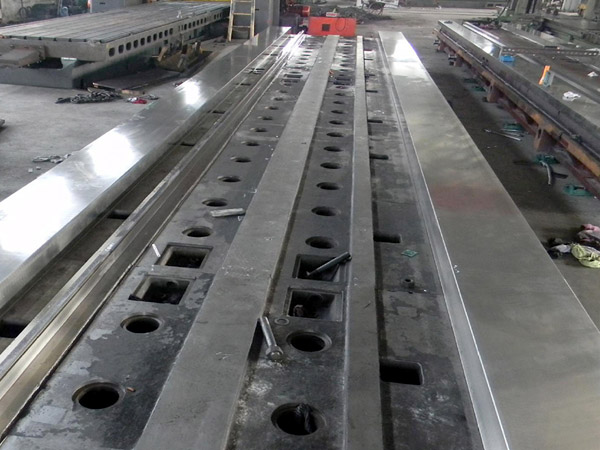

臥式加工中心鑄件
臥式加工中心鑄件是指主軸軸線與工作臺平行設置的加工中心，一般具有分度轉臺或數控轉臺，可加工工件的各個側面；也可作多個坐標的聯合運動，以便加工復雜的空間曲面。臥式加工中心鑄件適合加工各類型箱體類零件及二維、三維曲面，是機械、汽車、船舶、紡織機械、印刷機械、農機等行業加工箱體類零件的關鍵設備。
?產品咨詢???????
?+86-13501752533
詳情介紹
臥式加工中心鑄件是指主軸軸線與工作臺平行設置的加工中心，一般具有分度轉臺或數控轉臺，可加工工件的各個側面；也可作多個坐標的聯合運動，以便加工復雜的空間曲面。
臥式加工中心鑄件適合加工各類型箱體類零件及二維、三維曲面，是機械、汽車、船舶、紡織機械、印刷機械、農機等行業加工箱體類零件的關鍵設備。
與立式加工中心相比，臥式加工中心加工時排屑容易，對加工有利，但結構復雜，占地面積大，價格較高。
產品特點
1、 機床采用整體T型鑄造床身，龍門立柱，正掛箱主軸箱結構。床身內部布置三角加強筋，使床身結構厚重，從而使機床得到高剛性和長久穩定的精度。沿立柱矩形導軌布置的重型加強筋，立柱剛性得到極大的加強，可保證機床在主軸箱位于Y軸上端工作時，仍然具備高的精度穩定性和極好的吸振能力。
2、 Y軸雙導向系統，該機床立柱設計近似于精密座標鏜，Y軸在導軌正面和側面的復合雙導向系統，使主軸箱與導軌7個表面接觸，從而可使機床垂切，同時在圓弧插補和輪廓銑削時具有高的精加工精度。
3、 三軸導軌副采用淬硬磨削矩型導軌，滑動面粘貼美國進口的Turcite B-HP耐磨軟帶，接觸剛性高。
4、 油氣潤滑系統可使主軸軸承得到恒定和可靠的潤滑，提高軸承的壽命，使主軸精度長期穩定。
5、 進給單元采用大直徑的雙螺母滾珠絲杠，在兩端施加預緊，可消除熱伸長造成的精度損失。
車身精度
1、主軸采用三點支撐，前端采用短錐雙列滾柱軸承與大接觸角球軸承組合形式，中端采用短錐雙列滾柱軸承,軸承內徑為Φ110mm，后端采用單列圓柱滾子軸承輔助支撐，使主軸獲得高剛性的同時，獲得極高的主軸回轉精度。
2、 寬大鑄鐵淬硬精密磨削導軌，滑動面粘塑，動靜摩擦系數相近，減少機床低速爬行現象，定位精度高，同時獲得高的動態響應特性。
3、托盤精確定位結構，六組錐銷定位系統可保證托盤剛性夾緊和精確定位，托盤的重復定位精度可達0.01mm。
4、主軸脖長365mm可減少刀具長度來保證優良的加工特性和精度。
性能及效率
龍門立柱，正掛箱主軸箱結構，熱變形對稱，熱穩定性好。
APC托盤自動交換裝置，工作臺交換45s，節省輔助工作時間。
機床自動循環中，可進行刀庫刀具的手動裝卸更換。
主電機22KW，主軸箱采用兩級齒輪變速，保證低速大扭矩，較大扭矩可達837Nm。
與同等規格機床相比較，本機床具有占地面積小，三軸加工范圍更廣的特點。
