氣孔缺陷是鑄造生產(chǎn)當(dāng)中常見(jiàn)問(wèn)題，也是頑固問(wèn)題，許多鑄造廠(chǎng)生產(chǎn)的鑄件長(zhǎng)期存10%左右的氣孔缺陷件。這給鑄造廠(chǎng)造成很大的損失。

怎樣解決鑄件產(chǎn)生的氣孔問(wèn)題呢？

首先，我們要先弄清楚鑄件產(chǎn)生氣孔的原因。

鑄件氣孔分為析出性氣孔、接觸性氣孔和反應(yīng)氣孔。各種氣孔產(chǎn)生的根源不同，解決方法也不同。

今天就給大家重點(diǎn)講一下析出性氣孔的特征和解決方案。

?

析出性氣孔的產(chǎn)生原因與解決措施

我們知道，中頻感應(yīng)爐熔煉當(dāng)中，鐵液面與大氣直接接觸，鐵液會(huì)從大氣中裹入一定量的氣體。而爐料中，也會(huì)因?yàn)榉N種原因產(chǎn)生氫氣、氮?dú)夂脱鯕?。這些氣體在高溫鐵液中以原子形式存在于鐵水中。

鐵水熔煉完畢，出爐澆入鑄型時(shí)，鐵水在冷卻和凝固過(guò)程中，因氣體溶解度下降，鐵液中析出的氣體來(lái)不及排除，鑄件就會(huì)因此而產(chǎn)生氣孔。這種氣孔，我們稱(chēng)之為析出性氣孔。

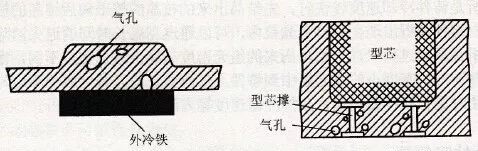

析出性氣孔在大型截面上呈大面積分布，而且靠近冒口位置、熱節(jié)部位及溫度較高的區(qū)域。

如果氣孔比較多，氣孔形狀還會(huì)呈現(xiàn)裂紋狀。含氣量較多時(shí)，氣孔較大，形狀圓形。

造成析出性氣孔的氣體主要是氫氣，其次是氧氣。

鑄造熔煉當(dāng)中，氫氣和氧氣的來(lái)源都在哪里呢？

上文也講到了鑄造熔煉中的氣體主要來(lái)自大氣和爐料。

中頻爐熔煉面與大氣直接接觸，熔煉鐵液在電磁的攪動(dòng)下，會(huì)在大氣中裹入氧氣。這是鐵液氧氣來(lái)源之一。

另外，在熔煉爐料的廢鋼、廢鐵、生鐵中，如果銹蝕比較嚴(yán)重，因?yàn)殍F銹為氧化鐵，氧化鐵高溫熔煉當(dāng)中，氧氣被還原至鐵水中。

以上，這是鐵水中氧氣的來(lái)源。

氫氣的來(lái)源主要是潮濕的爐料。

如果鑄造老鐵們注意，就會(huì)發(fā)現(xiàn)，空氣溫度大的地區(qū)，如果爐料不進(jìn)行烘烤，就容易產(chǎn)生析出性氣孔。

夏天，雨季時(shí)期，鑄件出現(xiàn)析出性氣孔的幾率比其他季節(jié)都要高。這就跟爐料潮濕有關(guān)。

再則，孕育劑、球化劑，及加入爐內(nèi)的合金如果含有水分，也會(huì)產(chǎn)生氫氣。

氫氣的來(lái)源主要是上面這些方面。

所以，要避免產(chǎn)生析出性氣孔，我們就要在源頭上進(jìn)行控制。爐料選擇，合金選擇時(shí)，盡量避免多銹材料。

夏天，或空氣濕度高的地區(qū)，對(duì)爐料和合金進(jìn)行必要的烘烤。這樣就能在源頭上杜絕氧氣和氫氣的來(lái)源。

材料上防范是一方面。

除了在材料上面防范，在熔煉過(guò)程及澆注過(guò)程中，還需要采取其他一些措施，才能杜絕析出性氣孔產(chǎn)生。

一、如果鐵液含氣量高，在熔煉時(shí)，就要適當(dāng)延長(zhǎng)鐵液高溫靜置時(shí)間，以利于鐵液中氣體排除。

二、一旦鑄件出現(xiàn)析出性氣孔，在不更換熔煉材料的前提下，對(duì)鐵水進(jìn)行脫氣處理，使用稀土或鐵水脫氣元素，也可以解決掉問(wèn)題。

三、要避免氣孔的產(chǎn)生，在保證鑄件不產(chǎn)生抽縮的前提下，盡量提高澆注溫度，對(duì)消除析出性氣孔也非常有利。

材料、合金控制得當(dāng)，熔煉措施得當(dāng)，基本上就可杜絕析出性氣孔的發(fā)生。

不過(guò)，除了材料、熔煉工藝外，大比例使用廢鋼進(jìn)行鑄造生產(chǎn)時(shí)，由于鐵水是由廢鋼增碳增硅獲得了，這種鐵水液態(tài)收縮大，結(jié)晶溫度范圍大，這樣鐵水也容易出現(xiàn)析出性氣孔。

因此，在使用大比例廢鋼熔煉鑄件時(shí)，如果出現(xiàn)氣孔缺陷。一是判斷是氮?dú)饪?，還是析出性氣孔。

如果是析出性氣孔，要檢測(cè)一下鑄件的化學(xué)成分，看看五大元素與微量元素是否超出鑄件允許含量。

如果是氮?dú)饪祝瑒t要檢查增碳劑的氮含量。

氣孔類(lèi)缺陷，雖然常見(jiàn)，但是很多鑄造廠(chǎng)由于缺少正確的應(yīng)對(duì)措施，往往不能很好的解決。

其實(shí)解決這類(lèi)問(wèn)題，找到原因，才是根本。

希望本文能幫助到鑄造同仁。也希望其他師傅有好的治理氣孔的措施拿出來(lái)與大家一起分享。
