ENGLISH 中文

精密鑄造

精密鑄造，指的是獲得精準(zhǔn)尺寸鑄件工藝的總稱。相對于傳統(tǒng)砂型鑄造工藝，精密鑄造獲的鑄件尺寸更加精準(zhǔn)，表面光潔度更好。它包括：熔模鑄造、陶瓷型鑄造、金屬型鑄造、壓力鑄

?產(chǎn)品咨詢????????+86-13501752533

詳情介紹

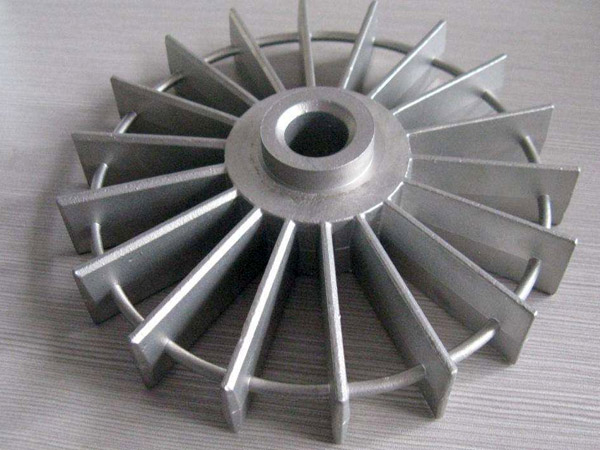

精密鑄造，指的是獲得精準(zhǔn)尺寸鑄件工藝的總稱。相對于傳統(tǒng)砂型鑄造工藝，精密鑄造獲的鑄件尺寸更加精準(zhǔn)，表面光潔度更好。它包括：熔模鑄造、陶瓷型鑄造、金屬型鑄造、壓力鑄造、消失模鑄造。

精密鑄造又叫失蠟鑄造,它的產(chǎn)品精密、復(fù)雜、接近于零件后形狀，可不加工或很少加工就直接使用，是一種近凈形成形的先進(jìn)工藝。

產(chǎn)品發(fā)展

精密鑄造又叫失蠟鑄造,它的產(chǎn)品精密、復(fù)雜、接近于零件后形狀，可不加工或很少加工就直接使用，故熔模鑄造是一種近凈形成形的先進(jìn)工藝。

熔模技術(shù)發(fā)展使熔模鑄造不僅能生產(chǎn)小型鑄件，而且能生產(chǎn)較大的鑄件，較大的熔模鑄件的輪廓尺寸已近2m，而較小壁厚卻不到2mm．同時熔模鑄件也更趨精密，除線形公差外，零件也能達(dá)到較高的幾何公差．熔模鑄件的表面粗糙度也越來越小，可達(dá)到Ra0.4μm。

影響精度因素

一般情況下，精密鑄造件尺寸精度是受鑄件結(jié)構(gòu)、鑄件材質(zhì)、制模、制殼、焙燒、澆注等多方因素影響的，其中任何一個環(huán)節(jié)設(shè)置、操作不合理都會使鑄件的收縮率產(chǎn)生變化，導(dǎo)致鑄件尺寸精度與要求有偏差。以下是可造成精密鑄件尺寸精度缺陷的因素：

（1）鑄件結(jié)構(gòu)的影響：a. 鑄件壁厚，收縮率大，鑄件壁薄，收縮率小。 b. 自由收縮率大，阻礙收縮率小。

（2）鑄件材質(zhì)的影響：a. 材料中含碳量越高，線收縮率越小，含碳量越低，線收縮率越大。 b. 常見材質(zhì)的鑄造收縮率如下：鑄造收縮率K=(LM-LJ)/LJ×100%， LM為型腔尺寸，LJ為鑄件尺寸。K受以下因素的影響：蠟?zāi)1、鑄件結(jié)構(gòu)K2、合金種類K3、澆注溫度K4。

（3）制模對鑄件線收縮率的影響：a.射蠟溫度、射蠟壓力、保壓時間對熔模尺寸的影響以射蠟溫度最明顯，其次為射蠟壓力，保壓時間在保證熔模成型后對熔模最終尺寸的影響很小。 b.蠟(模)料的線收縮率約為0.9-1.1%。 c.熔模存放時，將進(jìn)一步產(chǎn)生收縮，其收縮值約為總收縮量的10%，但當(dāng)存放12小時后，熔模尺寸基本穩(wěn)定。 d.蠟?zāi)较蚴湛s率僅為長度方向收縮率的30-40%，射蠟溫度對自由收縮率的影響遠(yuǎn)遠(yuǎn)大于對受阻收縮率的影響(射蠟溫度為57-59℃，溫度越高收縮越大)。

（4）制殼材料的影響：采用鋯英砂、鋯英粉、上店砂、上店粉，因其膨脹系數(shù)小，僅為4.6×10-6/℃，因此可以忽略不計。

（5）型殼焙燒的影響：由于型殼的膨脹系數(shù)小，當(dāng)型殼溫度為1150℃時，僅為0.053%，因此也可以忽略不計。

（6）澆鑄溫度的影響：澆注溫度越高，收縮率越大，澆注溫度低，收縮率越小，因此澆注溫度應(yīng)適當(dāng)。

工藝流程

壓蠟（射蠟制蠟?zāi)＃?--修蠟----蠟檢----組樹（臘模組樹）---制殼（先沾漿、淋沙、再沾漿、后模殼風(fēng)干）---脫蠟（蒸汽脫蠟）-------模殼焙燒--化性分析--澆注（在模殼內(nèi)澆注鋼水）----震動脫殼---鑄件與澆棒切割分離----磨澆口---初檢（毛胚檢）---拋丸清理-----機(jī)加工-----拋光---成品檢---入庫

鑄造生產(chǎn)流程大體就是這樣總的來說可以分為壓蠟、制殼、澆注、后處理、檢驗

壓蠟包括（壓蠟、修蠟、組樹）

壓蠟---利用壓蠟機(jī)進(jìn)行制作臘模

修蠟---對臘模進(jìn)行修正

組樹---將臘模進(jìn)行組樹

制殼包括（掛沙、掛漿、風(fēng)干)

澆注包括（焙燒、化性分析也叫打光譜、澆注、震殼、切澆口、磨澆口）

后處理包括（噴砂、拋丸、修正、酸洗）

檢驗包括（蠟檢、初檢、中檢、成品檢）

相關(guān)產(chǎn)品
